Электрический котел Protherm СКАТ RAY 9KE

Настенный электрический котёл Protherm СКАТ RAY 9KE мощностью 9 кВт для закрытой системы отопления. Циркуляционный насос, расширительный бак на 8 л, предохранительный клапан и автоматический воздухоотводчик уже установлены в корпусе, поэтому котёл подключается к трубам и электросети без отдельной обвязки. Мощность включается ступенями по 1 кВт — котёл не нагружает сеть сразу всеми ТЭНами.

Кому подойдёт

• Дому или квартире без газа: ориентир — до 90 м² для утеплённого помещения с потолком около 2,7 м. Точную мощность считают по теплопотерям.
• Владельцам однофазного ввода: для 6 и 9 кВт производитель допускает подключение к 230 В (перемычка в комплекте), если позволяет выделенная мощность.
• Тем, кому нужна горячая вода от котла: подключается бойлер косвенного нагрева через датчик бойлера и трёхходовой клапан (покупаются отдельно).

На что обратить внимание

• Штатное питание — трёхфазная сеть 3 × 230/400 В + N + PE, ток до 14 А на фазу, предохранитель 16 А. При однофазном подключении вся мощность идёт по одной фазе — около 39 А при 9 кВт (расчёт по мощности). Нужны отдельная линия, автомат и кабель по проекту.
• Только закрытая система отопления. Давление в холодной системе — 1–2 бар, максимум 3 бар; ниже 0,3 бар котёл отключается.
• Встроенный бак 8 л рассчитан не на любую систему: при большом объёме теплоносителя монтажник проверит, нужен ли дополнительный бак.
• Перед подключением систему промывают. Котёл ставят в помещении без риска замерзания.
• Монтаж и первый пуск выполняет квалифицированный специалист, авторизованный производителем, — так требует руководство по монтажу. Условия гарантии указаны в паспорте изделия.

Комплектация

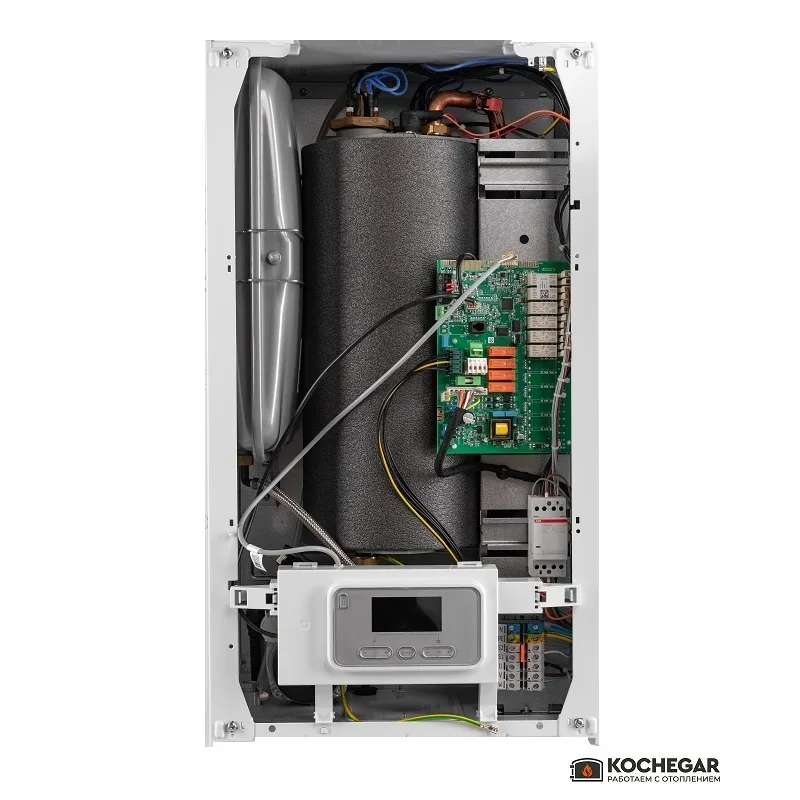

Встроено в котёл

• ТЭНы 3 + 6 кВт
• циркуляционный насос (2 ступени)
• расширительный бак 8 л
• предохранительный клапан
• автоматический воздухоотводчик
• датчик давления
• предохранительный ограничитель температуры 95 °C

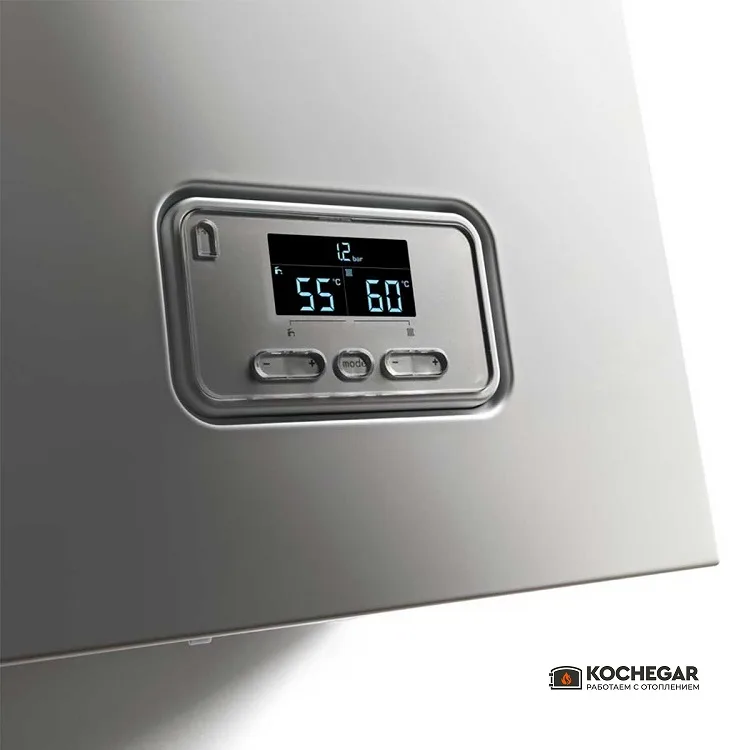

• дисплей и панель управления, интерфейс eBUS

В коробке

• котёл
• настенный кронштейн
• 3 дюбеля 10×60 и 3 самореза M6×60
• перемычка для однофазного подключения
• документация

Покупается отдельно

• кабель питания и автоматический выключатель
• запорные краны 3/4″ на подачу и обратку
• фильтр на обратку
• комнатный термостат — по желанию
• для горячей воды: бойлер косвенного нагрева, датчик NTC бойлера и трёхходовой клапан

Что понадобится для монтажа

Обязательно: два шаровых крана 3/4″ и сетчатый фильтр на обратку, например Barberi P22020000 3/4″ (наружная резьба — к котлу через разъёмное соединение). Насос, расширительный бак и группа безопасности уже встроены, их докупать не нужно.

По желанию: комнатный термостат с сухим контактом, например Auraton Auriga (3003) — подключается к входу термостата котла. Для горячей воды — бойлер косвенного нагрева с датчиком NTC и трёхходовым клапаном Protherm; объём бойлера подбирают по расходу воды.

Технические характеристики

Документы

• Руководство по эксплуатации Protherm Скат (Ray) 6–28 KE /14, № 0020266029_02 — PDF, русский, 11 стр.
• Руководство по монтажу и обслуживанию Protherm Скат (Ray) 6–28 KE /14, № 0020266028_01 — PDF, русский, 33 стр.
