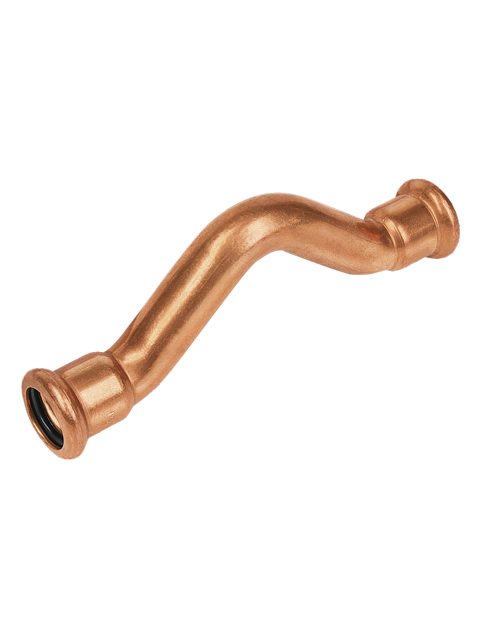

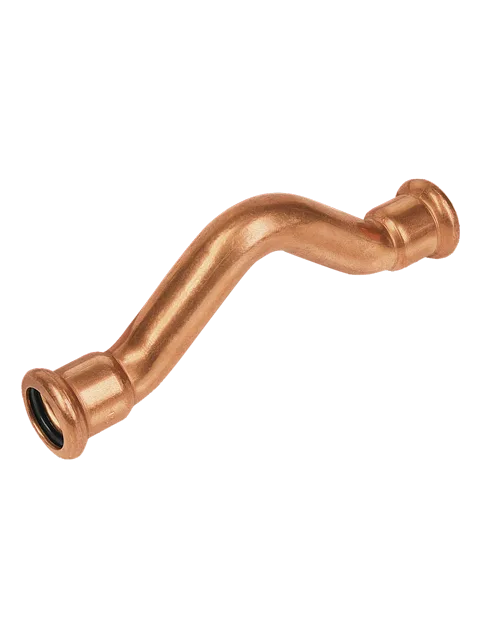

Обвод медный 22 мм под пресс, ВПр-ВПр

Обвод медный 22 мм под пресс, ВПр-ВПр

Обвод (перекидка) позволяет провести одну трубу над другой без пересечения. Готовая деталь избавляет от гибки и трёх лишних соединений, а значит и от трёх мест, где потенциально может потечь.

Пресс-фитинг SANHA из меди без содержания свинца (CuSi). Рабочее давление до 16 бар, диапазон температур от −30 до +120 °C. Обжимается инструментом с профилем SA (SANHA), V (Viega) или M (KANN) на медную трубу по EN 1057 или GW 392. Технология Push & Stay: фитинг держится на трубе до опрессовки, поэтому узел можно собрать целиком и обжать за один проход. Применяют в отоплении, питьевом водоснабжении, системах сжатого воздуха (масло до 25 мг/м³), водяном пожаротушении, на инертных газах и в контурах охлаждения. Присоединение: оба конца — внутренний пресс (раструб под трубу).

Как опрессовывается

• Трубу режут труборезом строго под 90° и снимают заусенец изнутри и снаружи — иначе кромка порежет уплотнительное кольцо.
• Отмечают глубину вставки и надвигают фитинг до метки: Push & Stay удерживает его на трубе без поддержки.
• Проверяют, что кольцо на месте и не перекручено, губки пресс-инструмента садятся строго на буртик.
• Обжимают одним циклом до полного смыкания губок. Повторно опрессовывать то же место нельзя.
• Открытого огня не нужно — соединение делают в готовой отделке и рядом с деревом.
