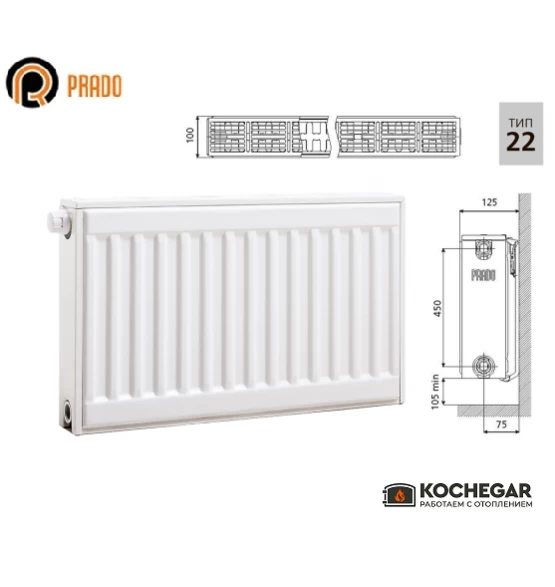

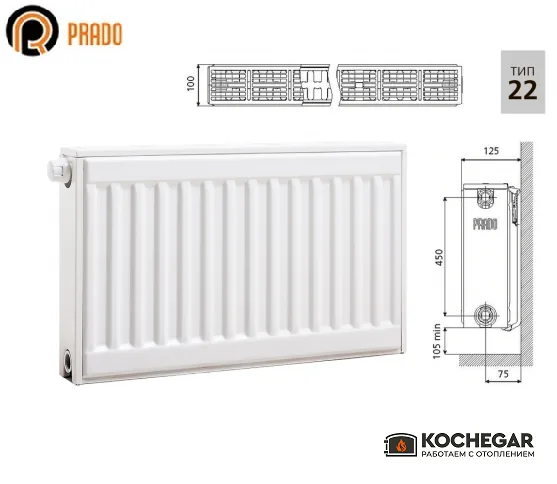

Стальной радиатор Prado Universal тип 22 300x600

Стальной панельный радиатор Prado Universal тип 22 размером 300×600 мм рассчитан на водяные системы отопления жилых, административных и коммерческих зданий. Номинальный тепловой поток — 906 Вт, этого ориентировочно хватает на помещение до 9,1 м² при стандартной высоте потолка и одном окне.

Конструкция типа 22 — это две нагревательные панели и два конвекционных элемента. Тепло идёт одновременно излучением от лицевой панели и конвекцией: воздух проходит между оребрёнными элементами и поднимается вверх, поэтому комната прогревается быстрее, чем от чугунной батареи той же мощности. Объём теплоносителя в приборе — 2,26 л, масса — 10,49 кг: это стоит учесть при выборе кронштейнов и при расчёте заполнения системы.

Универсальное исполнение с нижним подключением: два патрубка выходят снизу, и трубы можно спрятать в пол или в стену — на виду остаётся только сам прибор. Внутри уже стоит встроенный клапан, поэтому докупать нужно только узел нижнего подключения и термоголовку. Боковые патрубки тоже есть, так что при необходимости прибор подключается и по классической схеме.

Что понадобится для монтажа

Узел нижнего подключения нужного исполнения — прямой при подводке из пола, угловой при подводке из стены — и термостатическая головка M30 × 1,5 на встроенный клапан. Кронштейны идут в комплекте поставки прибора.

Зазоры при установке: 30–50 мм до подоконника, 60–100 мм до пола, 30–50 мм до стены. Меньше — упадёт конвекция и прибор недодаст тепла.

Технические характеристики

Видео о радиаторах PRADO

Радиатор PRADO — модификация UNIVERSAL

Как выбрать радиатор: рекомендации покупателю

• Мощность. Ориентир — около 100 Вт тепла на 1 м² при потолке до 2,7 м и утеплённых стенах: для комнаты 15 м² нужно примерно 1,5 кВт. Для угловых комнат, больших окон и старых домов закладывайте запас 15–30 %. Теплоотдача этой модели по данным производителя — 906 Вт при ΔT 70 K. Паспортная теплоотдача указана для определённого температурного напора; в низкотемпературных системах (конденсационный котёл, тепловой насос) фактическая мощность будет ниже.
• Тип системы. Стальные панельные радиаторы рассчитаны на автономные системы — частный дом или квартиру с индивидуальным котлом. Рабочее давление этой модели — 10 бар. Цифры в типе (11, 21, 22, 33) — число панелей и рядов оребрения: чем они больше, тем выше теплоотдача при той же длине и тем глубже радиатор.
• Размер. Межосевое расстояние этой модели — 250 мм. При замене старого радиатора без переделки труб выбирайте модель с тем же межосевым расстоянием. Под окном оставьте около 10 см до подоконника и 8–12 см до пола, а длину берите не меньше половины ширины окна — так тёплый воздух отсекает холод от стекла.
• Подключение. Нижнее подключение позволяет спрятать трубы в пол или стену. Для него нужен узел нижнего подключения (H-образный кран) — проверьте комплектацию или добавьте его к заказу; термоголовка позволит регулировать температуру в комнате.
• Монтаж. Устанавливайте радиатор по требованиям производителя — руководство или паспорт есть в разделе «Документы». После монтажа систему проверяют давлением, а из радиатора стравливают воздух.

Не уверены, какой радиатор подойдёт? Позвоните или напишите нам — подберём мощность и размер по площади комнаты, типу системы отопления и размерам окна.

Документы

• Паспорт стальных панельных радиаторов PRADO Classic / Universal, высота 300 и 500 мм — PDF, русский
