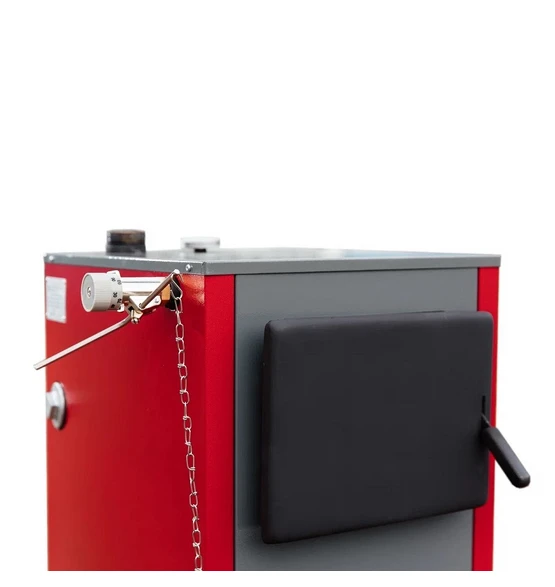

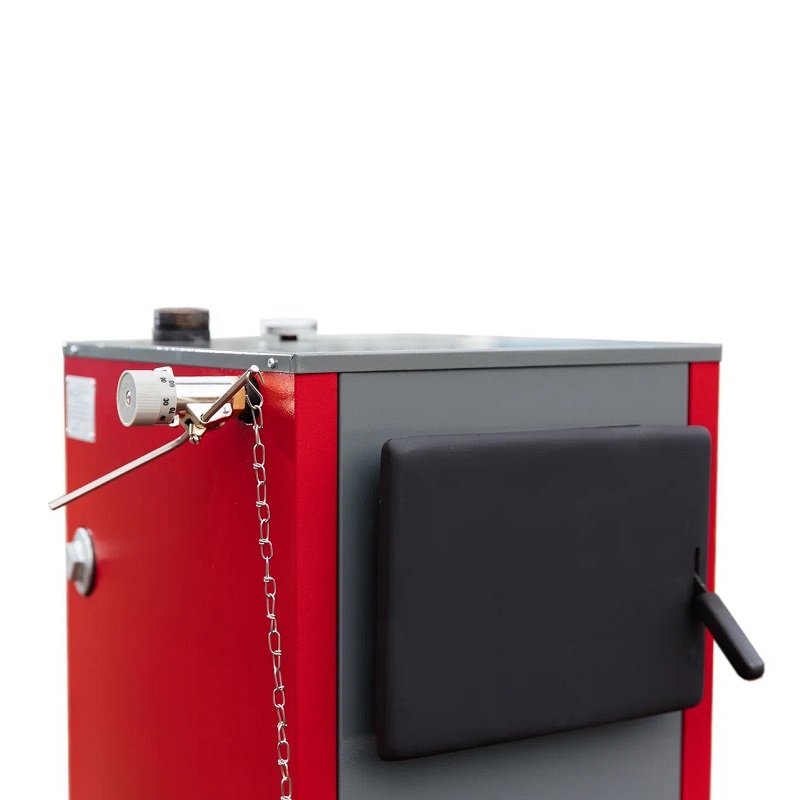

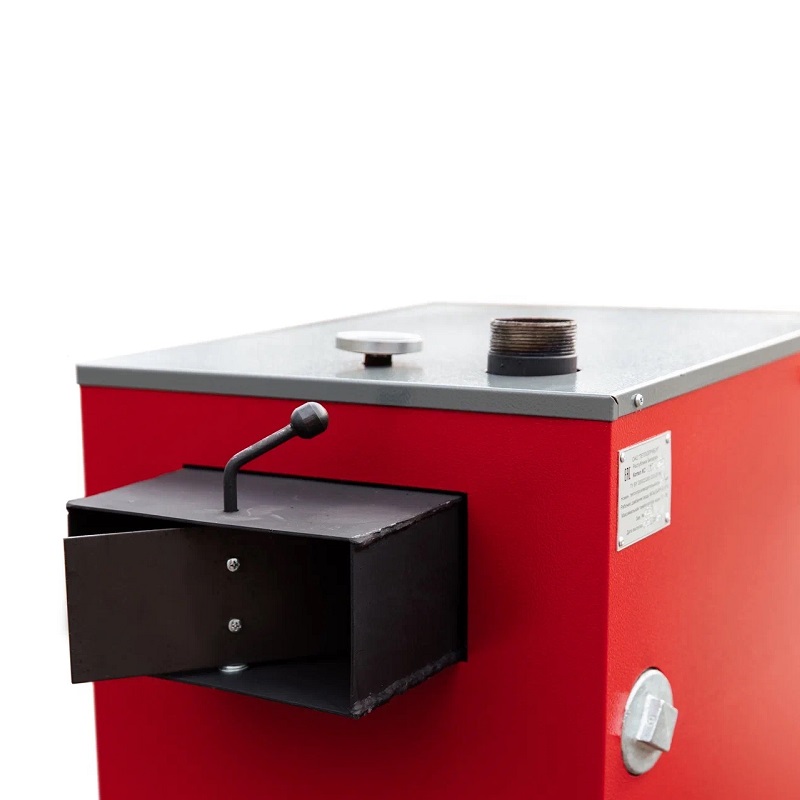

Твердотопливный котёл Теплоприбор КС-ТМ-20 под ТЭН

Теплоприбор КС-ТМ-20 — белорусский твердотопливный котёл на 20 кВт, у которого в корпусе предусмотрена резьба G2 под электрический ТЭН. Это тот же надёжный дровяной котёл Березовского завода, но с возможностью в любой момент добавить электрический подогрев — без второго котла и переделки обвязки.

Зачем котлу место под ТЭН

У обычного дровяного котла есть одно неудобство: он греет ровно столько, сколько горит закладка. Уехали на сутки — дом остывает, а в мороз система рискует разморозиться. Ночью нужно вставать и подкидывать. В сентябре и апреле топить полноценную закладку избыточно: перетоп, открытые форточки, зря сожжённые дрова.

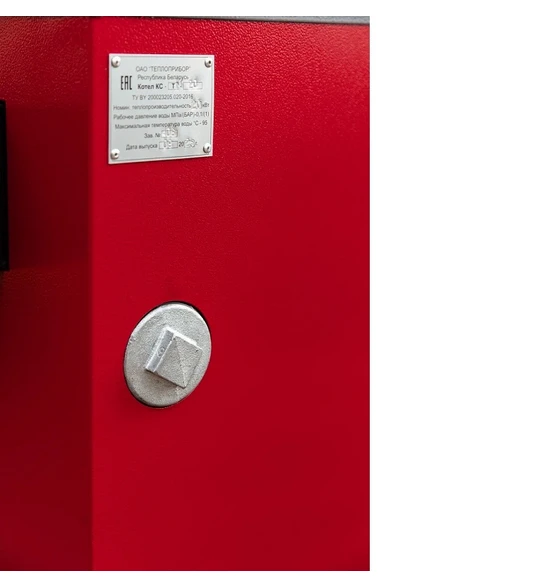

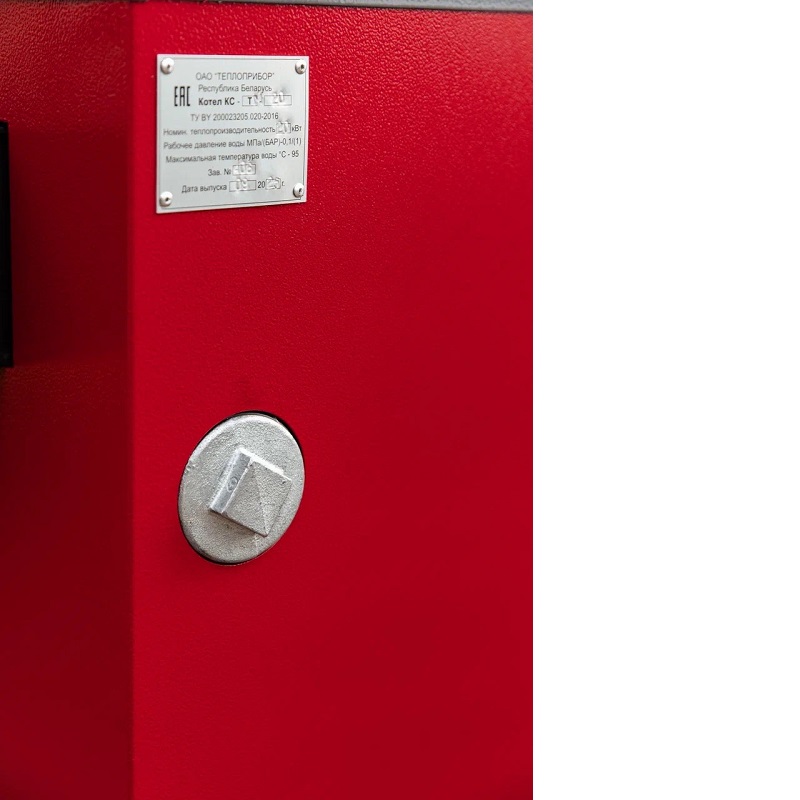

Резьба G2 в корпусе КС-ТМ-20 решает это без второго котла. В неё вкручивается блок ТЭН на 6 кВт, и электричество работает как подстраховка: поддерживает температуру, когда никого нет дома, догревает в межсезонье, не даёт системе замёрзнуть. Основное топливо при этом остаётся прежним — дрова, уголь, брикет. Электричеством вы не отапливаетесь постоянно, а закрываете те режимы, где дрова неудобны.

Отдельно это выгодно там, где действует ночной тариф на электроэнергию: ТЭН догревает контур ночью, дровяная закладка идёт днём. Чтобы ТЭН включался и выключался сам по температуре, к нему ставят пульт управления — вручную это делать неудобно и небезопасно.

Описание

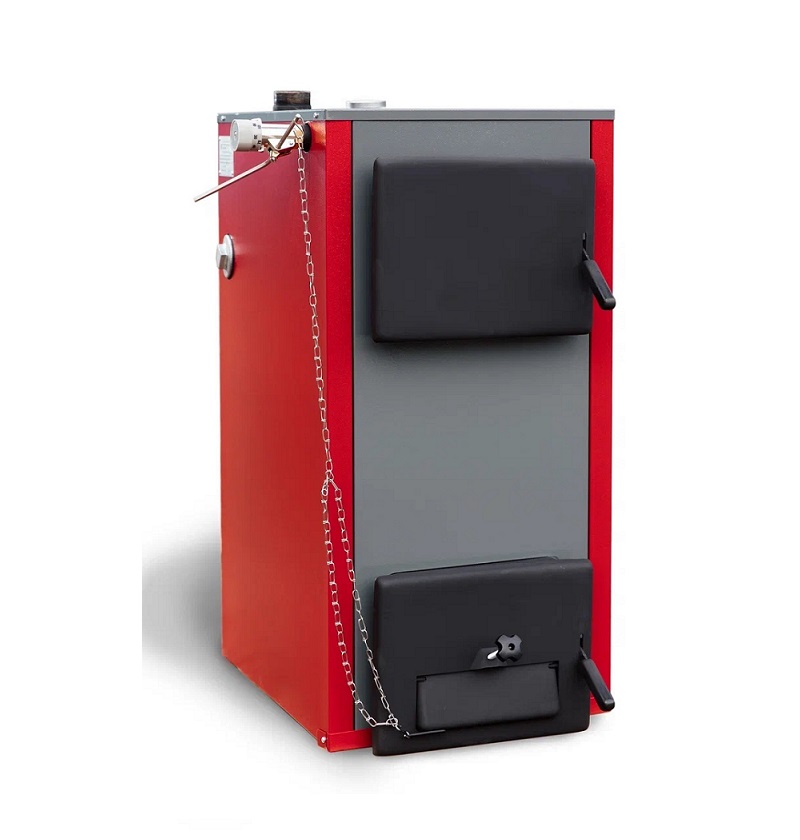

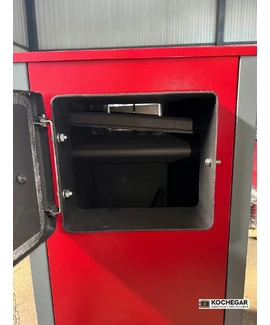

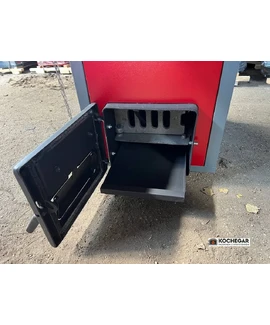

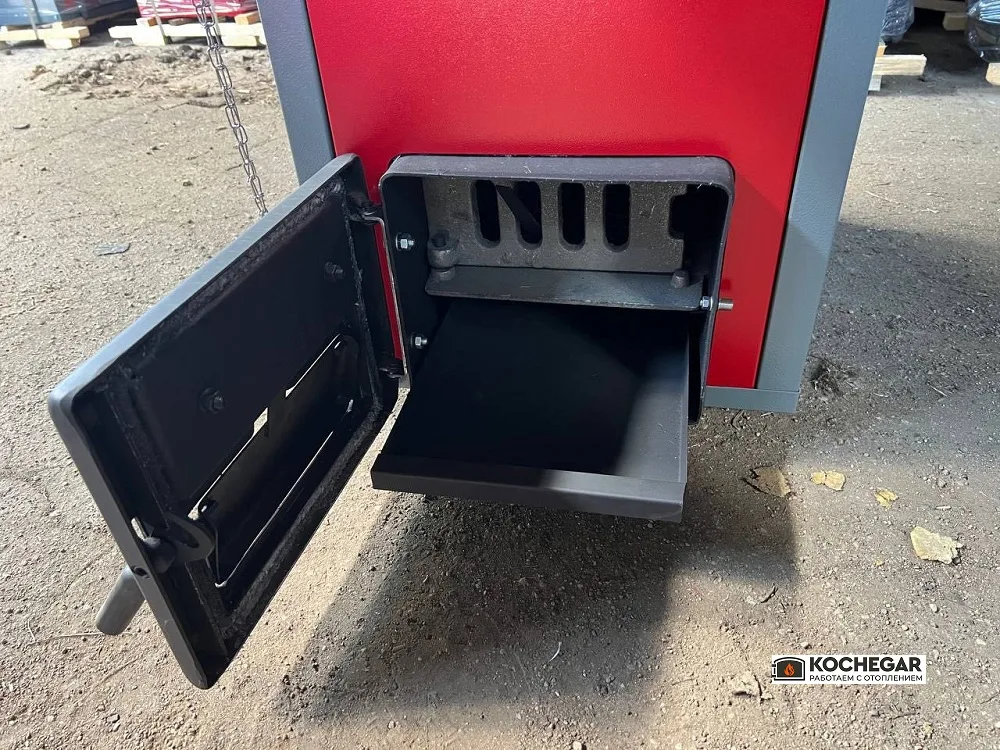

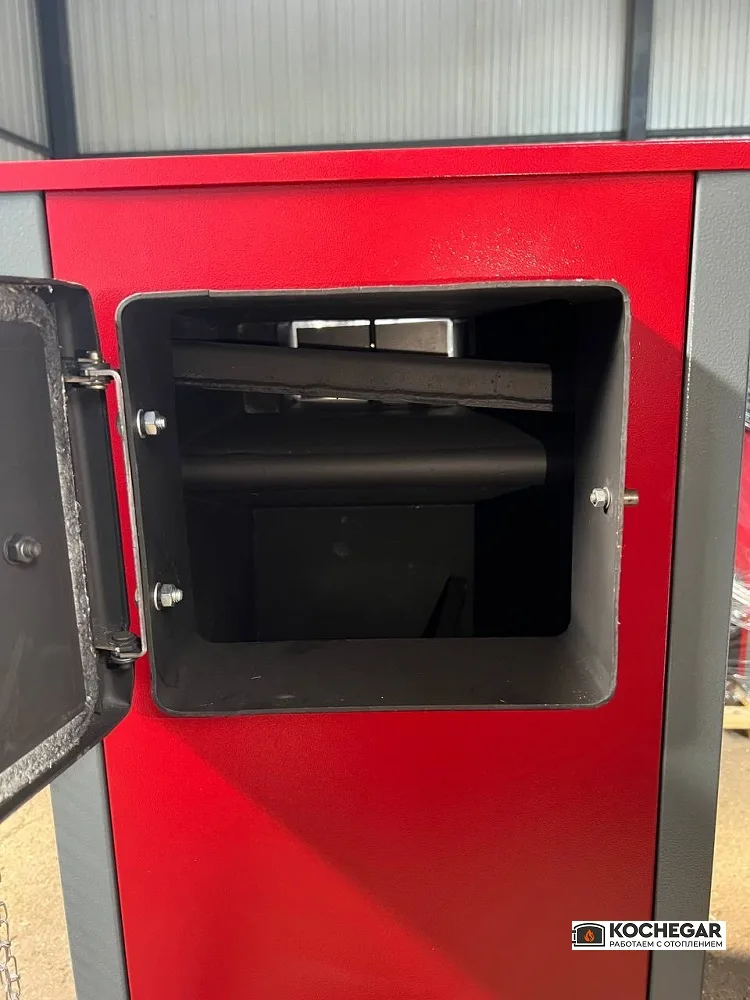

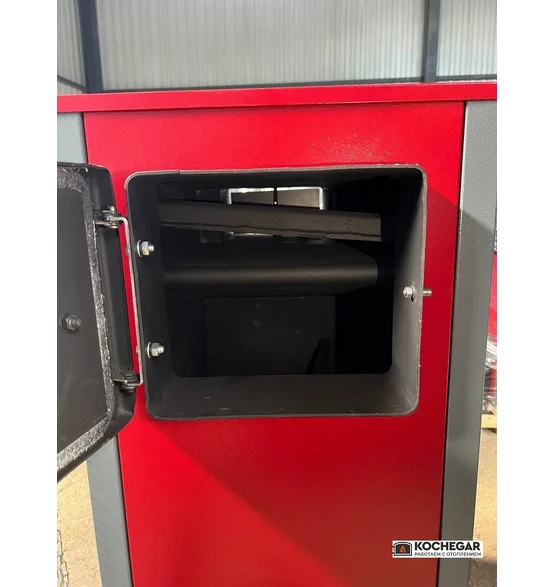

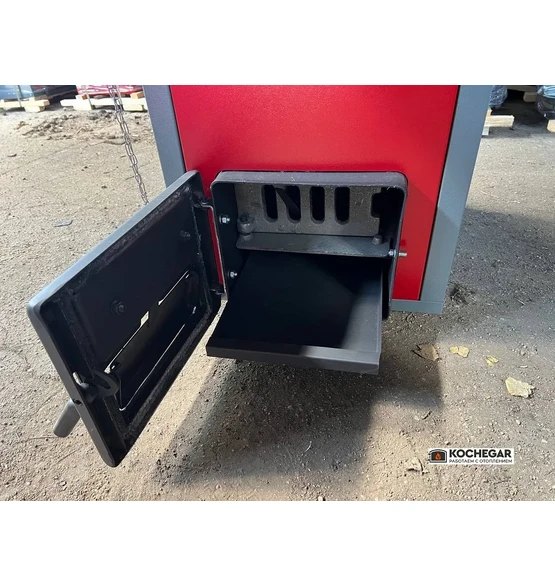

Конструктивно КС-ТМ-20 — классический энергонезависимый котёл на естественной тяге: ни насоса, ни платы, ни розетки для самой работы. Корпус из стали 3 мм, топка рассчитана на длительное тление, одна загрузка держит горение примерно 5–8 часов в зависимости от топлива и тяги.

Про КПД стоит сказать честно. Заявленные 77,2 % — это заводское значение на сухом топливе. У любого твердотопливного котла КПД ниже, чем у газового, и сильно зависит от того, чем вы топите: сырое полено значительную часть тепла тратит на испарение собственной влаги, и до дома это тепло не доходит. Дрова двухлетней сушки под навесом дают ощутимо больше тепла, чем свежие, при той же закладке. Это не особенность конкретной модели, а физика — но именно на ней теряют больше всего.

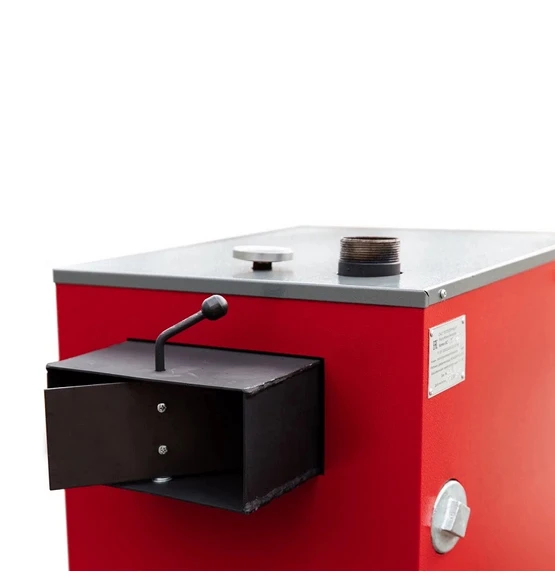

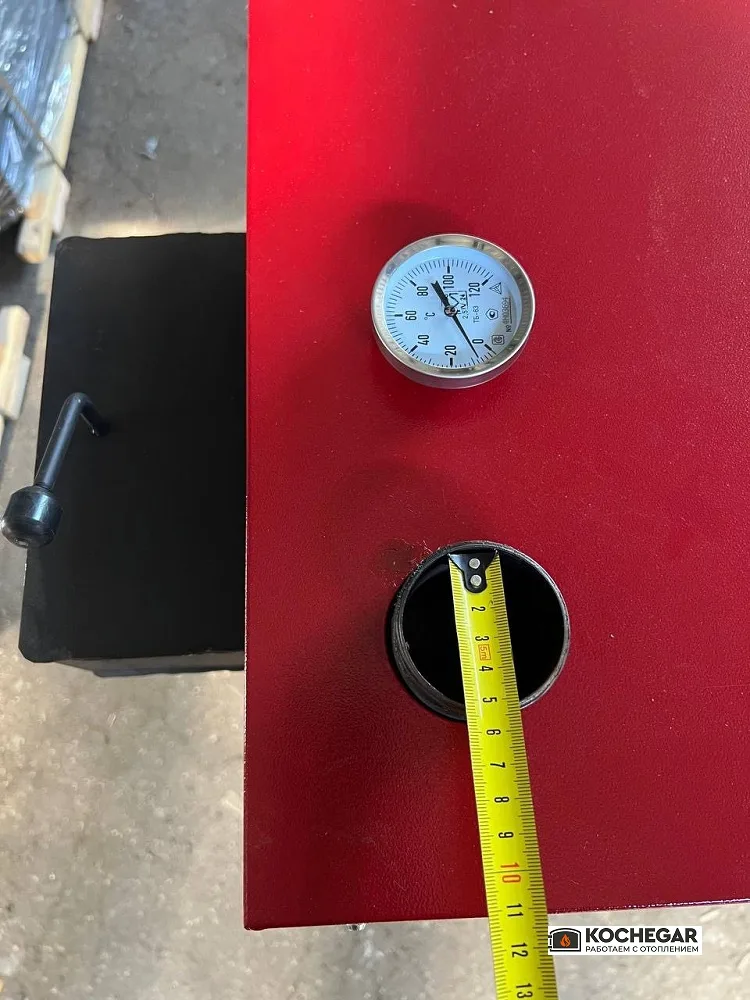

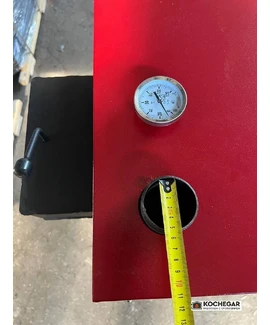

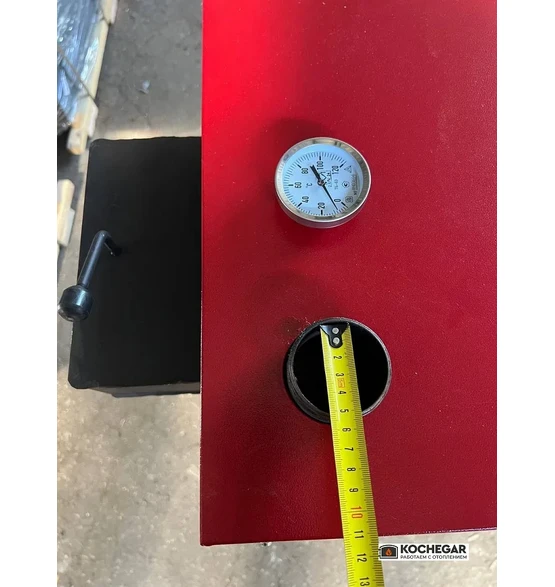

Котёл неприхотлив к качеству топлива: подойдут дрова, древесные отходы, торфобрикет и уголь — то, что дешевле и доступнее в вашем районе. Дымоход прямоугольный, 230×110 мм, при рекомендуемой высоте трубы от 5 метров. Подключение к системе отопления — резьба 2 дюйма, рабочее давление до 1 бар, максимальная температура теплоносителя 95 °C.

Производитель — ОАО «Теплоприбор», г. Берёза Брестской области. Запчасти и сервис внутри страны, а не за границей, — на горизонте десяти лет эксплуатации это чувствуется сильнее, чем разница в цене при покупке.

Кому подходит

• Дом до 180 м², где основное отопление — дрова, уголь или брикет.
• Тем, кто уезжает зимой на несколько дней и не хочет оставлять систему без тепла.
• Тем, у кого ночной тариф на электроэнергию и есть смысл догревать контур ночью.
• Кому нужен резерв на случай, когда дрова закончились не вовремя.

Кому может не подойти

• Объектам без дымохода и отдельной котельной.
• Тем, кому нужно полностью автоматическое отопление без ручной загрузки.
• Тем, кто планирует отапливаться только электричеством — для этого дешевле и правильнее взять электрокотёл.

Главные особенности

• Резьба G2 в корпусе под установку электрического ТЭН на 6 кВт.
• 20 кВт, до 180 м² при нормальном утеплении.
• Энергонезависимый: работает без электричества и циркуляционного насоса.
• Топливо: дрова, древесные отходы, торфобрикет, уголь.
• Сталь 3 мм, вес 119 кг, рабочее давление до 1 бар.
• Белорусское производство — Березовский завод ОАО «Теплоприбор».

Характеристики

Монтаж и подключение

Котёл напольный: ставится на негорючее основание в помещении с дымоходом достаточной тяги и приточной вентиляцией. Обвязка энергонезависимая — по классической гравитационной схеме, но большинство систем сегодня собирают с циркуляционным насосом и группой безопасности.

ТЭН ставят после того, как котёл подключён и система заполнена: блок вкручивается в резьбовое место G2, и обязательно нужна отдельная линия питания с автоматом и УЗО по сечению провода. Управлять нагревом вручную неудобно, поэтому в паре с ТЭН ставят пульт — он держит заданную температуру и отключает нагрев сам. Подключение котла и дымохода рекомендуем доверить специалистам: услуга монтажа есть у нас.

Комплектация

ТЭН, пульт управления и регулятор тяги в комплект не входят и приобретаются отдельно. Точный состав поставки уточните у менеджера перед заказом.

Что понадобится дополнительно

• Электрический ТЭН ТЭНБ-6-G2 НЧ с гильзой — 6 кВт, резьба G2, встаёт ровно в посадочное место котла. Ради него это исполнение и берут.
• Пульт ПУЭ-10/03 — управляет ТЭН по температуре: включает и отключает нагрев сам, без ручного контроля.
• Механический регулятор тяги — держит температуру на дровах без электричества.
• Расширительный бак и группа безопасности — обязательны для закрытой системы.
• Циркуляционный насос или насосная группа — если система не гравитационная.
• Буферная ёмкость — выравнивает температуру между протопками.

Чем отличается от соседних моделей

Ближайший родственник — Теплоприбор КСТ-20: та же мощность и та же конструкция, но без резьбы под ТЭН. Если электрический догрев вам не нужен, берите его — он дешевле.

Версия КС-Т-20 с регулятором тяги идёт с механическим регулятором в комплекте — это про автоматику горения на дровах, а не про электрический догрев. Задачи разные, и одно другому не мешает.

Если нужен ещё и горячий водопровод от котла, смотрите двухконтурное исполнение — КС-Т 20-01 с РТ.

Вопросы и ответы

Какой ТЭН сюда подойдёт?

Резьба посадочного места — G2, два дюйма. Штатный вариант — ТЭНБ-6-G2 НЧ с гильзой на 6 кВт: гильза позволяет менять нагревательный элемент, не сливая систему. Для автоматического режима к нему берут пульт ПУЭ-10/03.

Почему КПД ниже, чем у газового котла?

Так устроено любое твердотопливное горение. Заявленные 77,2 % — заводское значение на сухом топливе; на сырых дровах реальная отдача заметно меньше, потому что часть тепла уходит на испарение влаги из полена. Сушите дрова минимум год-два под навесом — это даёт больше прибавки, чем любая настройка котла.

Можно ли отапливаться только электричеством?

Технически ТЭН будет греть, но это не его роль. Для постоянного электрического отопления берут электрокотёл — он дешевле, компактнее и управляется точнее. Здесь электричество — подстраховка и межсезонье.

Котлу нужна розетка, чтобы работать на дровах?

Нет. На твёрдом топливе котёл полностью энергонезависим: ни платы, ни вентилятора. Электричество нужно только для ТЭН и, если он есть в системе, для циркуляционного насоса.

На какую площадь хватит 20 кВт?

Ориентир для быстрого выбора — до 180 м² при нормальном утеплении и потолках до 3 метров, из расчёта примерно 1 кВт на 10 м². Точная мощность считается по теплопотерям: угловой дом, панорамные окна или слабое утепление могут потребовать модель на ступень выше.

Это белорусский котёл?

Да. Производитель — ОАО «Теплоприбор», г. Берёза Брестской области. Сервис и запчасти внутри страны.
