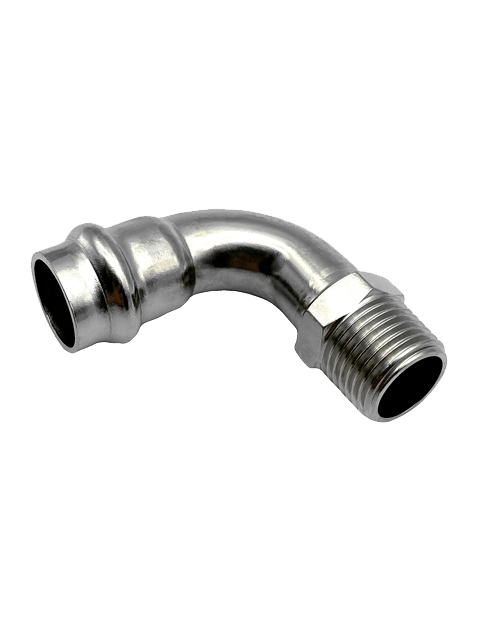

Пресс-угол 90° ST INOX с наружной резьбой R 1 1/4": раструб под трубу 35 мм и резьбовой конец под накидную гайку или внутреннюю резьбу прибора.
Корпус — нержавеющая сталь AISI 304. В каждый раструб на заводе установлено уплотнительное кольцо EPDM. Соединение выполняется опрессовкой пресс-инструментом с губками профиля V: без открытого пламени, без резьбы и герметика, стык готов за несколько секунд.
| Основные | |
| Тип | Угол 90° с наружной резьбой |
| Диаметр раструба | 35 мм |
| Резьба | 1 1/4" наружная (R) |
| Материал корпуса | Нержавеющая сталь AISI 304 |
| Профиль опрессовки | V |
| Рабочие параметры | |
| Рабочее давление | до 16 бар |
| Рабочая температура | до 95 °C |
| Максимальная температура | до 120 °C, кратковременно |
| Тип соединения | Пресс, профиль V |
| Уплотнение | Кольцо EPDM |
| Среда | Питьевая вода, отопление, техническая вода |
| Изготовление и гарантия | |
| Бренд | ST INOX |
| Производитель | Wenzhou Kasin Valve Pipe Fitting Co., Ltd |
| Страна производства | Китай |
| Сертификаты | Гигиеническое удостоверение РБ, DVGW, WRAS |
| Гарантия | 84 месяца со дня продажи |
Обычный угол с резьбой имеет более длинное резьбовое плечо, чем короткий: его берут, когда прибор стоит с отступом от плоскости трубы и нужен вылет. Если вывод должен быть максимально прижат к стене или к корпусу оборудования, берут короткий вариант того же типоразмера.
Со стороны трубы: отрезать трубу 35 мм труборезом под 90°, убрать заусенец, вставить до упора в раструб и обжать пресс-клещами с губками профиля V. Со стороны резьбы 1 1/4": намотать льняную прядь с герметиком или ФУМ-ленту и затянуть ключом без чрезмерного усилия — нержавеющая резьба не любит перетяжки.
Резьбовое соединение остаётся разъёмным, поэтому прибор можно снять на обслуживание, не разрезая трубопровод. Пресс-сторона неразъёмная: повреждённый узел вырезают.
Труба нержавеющая 35 мм, пресс-инструмент с губками профиля V соответствующего диаметра и запас уплотнительных колец. Если система работает при повышенной температуре или на газе, стандартное кольцо EPDM меняют на FKM или HNBR.
