Короткий угол 90° с внутренней резьбой ST INOX 28 мм × 3/4"

Короткий угол 90° с внутренней резьбой ST INOX 28 мм × 3/4"

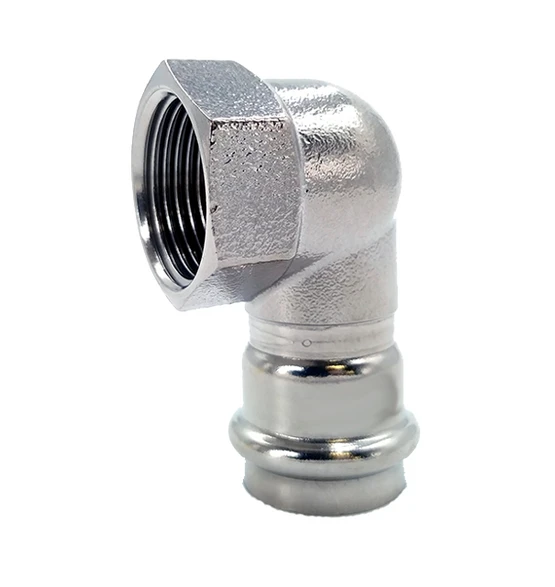

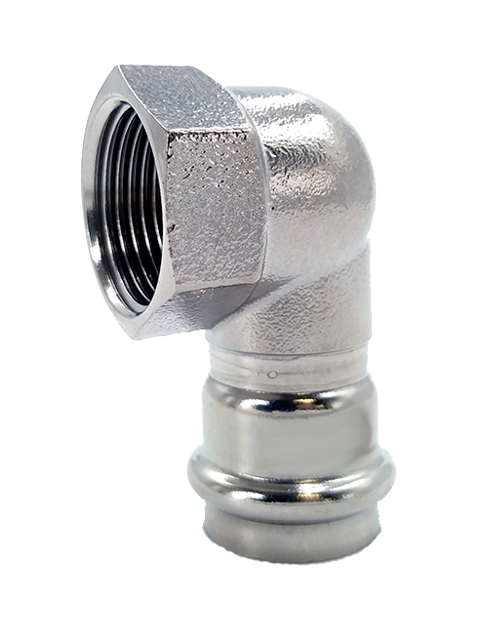

Короткий пресс-угол 90° ST INOX с внутренней резьбой Rp 3/4": раструб под трубу 28 мм и укороченное резьбовое гнездо.

Корпус — нержавеющая сталь AISI 304. В каждый раструб на заводе установлено уплотнительное кольцо EPDM. Соединение выполняется опрессовкой пресс-инструментом с губками профиля V: без открытого пламени, без резьбы и герметика, стык готов за несколько секунд.

Технические характеристики

Чем отличается от обычного

Короткий угол берут для выводов в стене и в тесных узлах: резьба почти не выступает за плоскость поворота, поэтому подключение получается компактным. Если нужен запас по вылету — например прибор стоит на отступе от стены — берите обычный угол того же типоразмера.

Как собрать узел

Со стороны трубы: отрезать трубу 28 мм труборезом под 90°, убрать заусенец, вставить до упора в раструб и обжать пресс-клещами с губками профиля V. Со стороны резьбы 3/4": намотать льняную прядь с герметиком или ФУМ-ленту и затянуть ключом без чрезмерного усилия — нержавеющая резьба не любит перетяжки.

Резьбовое соединение остаётся разъёмным, поэтому прибор можно снять на обслуживание, не разрезая трубопровод. Пресс-сторона неразъёмная: повреждённый узел вырезают.

Что понадобится вместе с фитингом

Труба нержавеющая 28 мм, пресс-инструмент с губками профиля V соответствующего диаметра и запас уплотнительных колец. Если система работает при повышенной температуре или на газе, стандартное кольцо EPDM меняют на FKM или HNBR.
