Короткий угол 90° с наружной резьбой ST INOX 22 мм × 3/4"

Короткий угол 90° с наружной резьбой ST INOX 22 мм × 3/4"

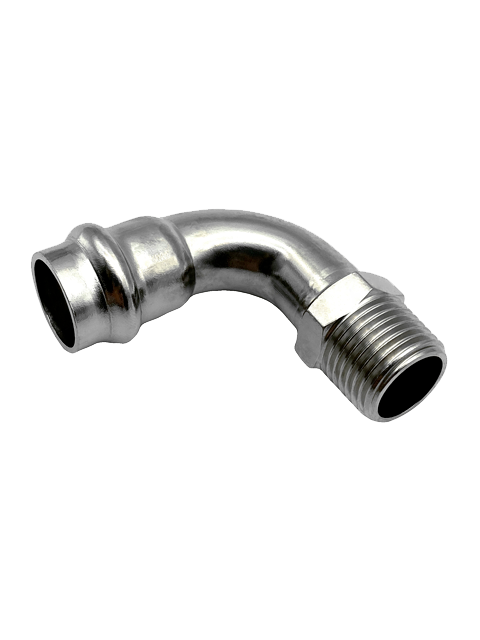

Короткий пресс-угол 90° ST INOX с наружной резьбой R 3/4": раструб под трубу 22 мм и укороченное резьбовое плечо для компактных узлов.

Корпус — нержавеющая сталь AISI 304. В каждый раструб на заводе установлено уплотнительное кольцо EPDM. Соединение выполняется опрессовкой пресс-инструментом с губками профиля V: без открытого пламени, без резьбы и герметика, стык готов за несколько секунд.

Технические характеристики

Чем отличается от обычного

Короткое плечо позволяет прижать подключение вплотную к стене, к корпусу котла или к стенке шкафа — там, где обычный угол не влезает по вылету. Обратная сторона: ключом работать теснее, поэтому резьбу лучше собрать до окончательной опрессовки трубы.

Как собрать узел

Со стороны трубы: отрезать трубу 22 мм труборезом под 90°, убрать заусенец, вставить до упора в раструб и обжать пресс-клещами с губками профиля V. Со стороны резьбы 3/4": намотать льняную прядь с герметиком или ФУМ-ленту и затянуть ключом без чрезмерного усилия — нержавеющая резьба не любит перетяжки.

Резьбовое соединение остаётся разъёмным, поэтому прибор можно снять на обслуживание, не разрезая трубопровод. Пресс-сторона неразъёмная: повреждённый узел вырезают.

Что понадобится вместе с фитингом

Труба нержавеющая 22 мм, пресс-инструмент с губками профиля V соответствующего диаметра и запас уплотнительных колец. Если система работает при повышенной температуре или на газе, стандартное кольцо EPDM меняют на FKM или HNBR.
